Høystyrke, værbestandige støttestrukturer konstruert for urbane balkonger, villaterrasser og leilighetskorridorer. Med varmgalvanisering, rask modulær installasjon og tilpassbare tiltvinkler.
- Nivå 12 Vindmotstand
- ≥ 500 timer NSS-test
- 0-30° Justerbar tilt
- 20+ år Levetid

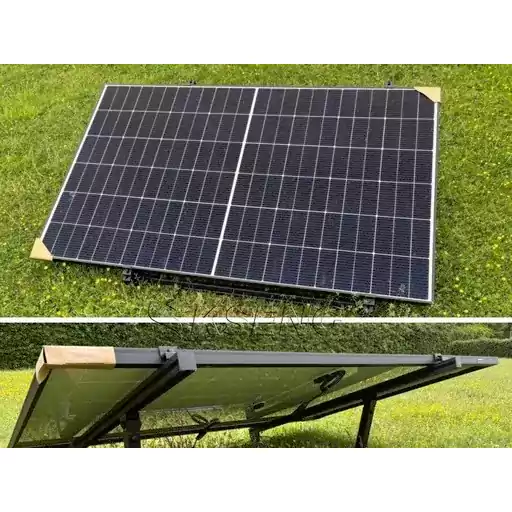

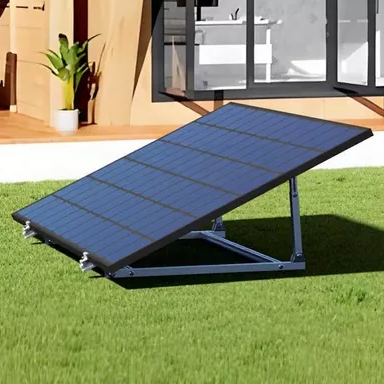

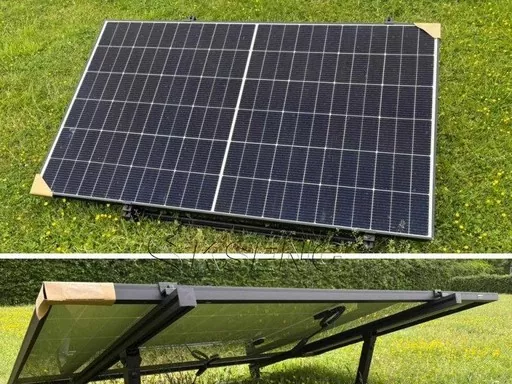

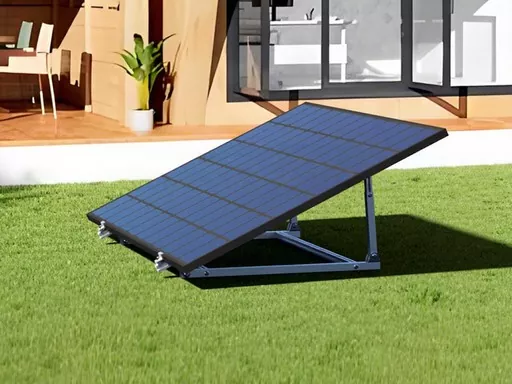

Vår Shunchen Balcony PV Bracket er en spesialisert støttekomponent uavhengig utviklet for balkongdistribuerte solcellesystemer. Produsert med høykvalitets karbonstål (Q235B og Q355B) som basismateriale, er det behandlet gjennom CNC-skjæring, presisjonssveising og varmgalvaniserende anti-korrosjonsbehandling. Utforsk hele vårt utvalg avsolcellestøtterfor andre monteringsløsninger.
Som en profesjonell PV-brakettprodusent kontrollerer vi hele prosessen fra valg av råmateriale til levering av ferdig produkt. Brakettstrukturen er vitenskapelig utformet i henhold til balkonglayouten og vekten av PV-moduler, og kombinerer høystyrke bærende ytelse med langsiktig anti-korrosjonsevne.
Kjernefordeler
Overlegen belastnings- og vindmotstand
Hovedbjelken og diagonalskinnene er designet for å bære kraft i samarbeid. Den kan bære en enkelt PV-modul over 500W, med vindmotstandsgrad opp til nivå 12 og snølastmotstand ≥0,5kN/㎡, og opprettholder strukturell stabilitet selv i alvorlige tyfoner og snøstormer.
Langvarig korrosjonsbestandighet
Behandlet med en helautomatisk varmgalvaniseringsprosess, er Balcony PV Brackets jevne beleggtykkelse ≥85μm. Den har bestått 180° bøyetesten uten avskalling, og NSS-testvarigheten er ≥500 timer, noe som gir en levetid på over 20 år for utendørs installasjoner.
Rask og enkel installasjon
Den modulære utformingen gir mulighet for forhåndsmontering før levering. Ingen sveising på stedet er nødvendig; fiksering kan fullføres med en skiftenøkkel. Ett sett kan installeres av 1-2 personer i løpet av 2 timer, noe som drastisk reduserer arbeidskostnader og byggesykluser.
Fleksibel tilpasning og kompatibilitet
Vi tilpasser størrelser og vinkler i henhold til ulike balkongoppsett og PV-modulspesifikasjoner. Den støtter 0-30° tiltvinkeljustering for å maksimere mottakseffektiviteten for solenergi for de spesifikke forholdene på stedet.
Tekniske spesifikasjoner
| Parameterkategori | Spesifikke indikatorer |
|---|---|
| Grunnmateriale | Q235B, Q355B (tilpassbar rustfritt stål) |
| Produksjonsprosess | CNC-skjæring + presisjonssveising + varmgalvanisering |
| Utøvende standarder | GB/T 3323-2019 (sveisekvalitet), GB/T 13912-2020 (varmgalvanisering) |
| Mekaniske egenskaper | Nominell belastning ≥50 kg/㎡; Vindmotstandsgrad ≥Nivå 12; Snølastmotstand ≥0,5kN/㎡ |
| Brakett spesifikasjoner | Hovedstråle: 1000-2000 mm lengde, 80-150 mm bredde, 2,0-3,0 mm tykkelse; Diagonal avstivning: 500-1000mm; Rørdiameter: 30-50mm |
| Galvaniseringsparametere | Beleggtykkelse ≥85μm; Ingen avskalling etter 180° bøyning; NSS-test ≥500 timer |
| Kompatible moduler | Vanlige PV-moduler (effekt: 300-550W; størrelse: innenfor 1600×1000 mm) |
| Tiltvinkel | 0-30° manuell justering |
| Installasjonsmetoder | Rekkverksklemming / Veggekspansjonsbolt (egnet for betong, stålkonstruksjon) |
Prosjektsak: Urbant boligsamfunn
Vi leverte skreddersydde braketter (fjernlys 1500×100×2,5 mm, tilt 15°) til 500 huseiere i et nytt fellesskap, sammen med 450W PV-moduler. Ved bruk av rekkverksklemming ble det ikke forårsaket skader på balkongstrukturen, og installasjonseffektiviteten økte med 50 %. Etter 1 års utendørs verifisering er det ingen rust eller deformasjon, og kraftproduksjonen forblir stabil.
Hvorfor velge Shunchen?
| Sammenligningsdimensjon | Standard Peer-produsenter | Shunchen (Vårt firma) |
|---|---|---|
| Strukturell design | Universalseksjon stålskjøting, dårlig stabilitet. | Eksklusiv mekanisk design, fjernbjelke + diagonalstag samarbeidslager. |
| Anti-korrosjonsprosess | Kaldgalvanisering, tynt belegg, NSS-test kun 200 timer. | Helautomatisk varmgalvanisering, ≥85μm belegg, NSS-test ≥500 timer. |
| Tilpasning | Kun konvensjonelle størrelser, 10-15 dagers syklus. | Tilpasset balkongoppsett, tegning innen 72 timer. |
| Forsyningsgaranti | Utilstrekkelig lager, ustabil levering. | Selveid lager, bulkbestillinger levert innen 7 dager. |
| Støttetjenester | Gi kun produkter. | Utforming av installasjonsskjema, teknisk veiledning på stedet, 24-timers respons etter salg. |
Sertifiseringer og kvalitetssikring
Som en produsent med fokus på PV-brakett FoU, kontrollerer vi strengt kvaliteten og gir fullkjedeforsikring. Vi er sertifisert med ISO 9001 Quality Management og ISO 14001 Environmental Management. Produktene er i samsvar med nasjonale tekniske standarder, og vi leverer SGS tredjeparts mekaniske og anti-korrosjonsytelsestestrapporter.
Våre produksjonslinjer bruker helautomatisk CNC-skjæring og sveising med on-line feildeteksjon. Galvaniseringsprosessen bruker sanntidstemperaturovervåking av sinkbad. Hver batch gjennomgår bærende simulering, beleggtykkelsestester og overflatekvalitetsinspeksjoner. Sjekk vårsertifiseringerfor mer informasjon.
Ofte stilte spørsmål
Hva er den maksimale bæreevnen til Balcony PV-braketten?
Den konvensjonelle hovedbjelken i Q355B-materiale (1500×100×2,5 mm) kan stabilt bære en enkelt 550W PV-modul, med en nominell belastning ≥50kg/㎡. Den oppfyller nivå 12 vindmotstand og 0,5kN/㎡ snølastkrav. Vi gir profesjonelt utvalgsråd basert på din modulvekt.
Hvordan velge riktig brakett for ulike balkongoppsett?
For buktbalkonger foretrekkes klemmebraketter for rekkverk (ingen boring nødvendig); for innfelte eller smale balkonger sparer veggmonterte braketter plass; for hjørnebalkonger, L-formede tilpassede braketter maksimerer plassen. Vi tilbyr det optimale opplegget basert på din balkongstørrelsestegning.
Kan du gi elektrostatisk sprøyting i stedet for varmgalvanisering?
Ja. Vår standard er varmgalvanisering (≥85μm) for utmerket korrosjonsbestandighet. Vi kan også tilpasse elektrostatisk sprøyting etter behov, og støtte ulike farger for å matche bygningens utvendige utseende.
Støtter du fabrikkinspeksjoner og logistikk for bulkordrer?
Absolutt. For bestillinger over 100 sett ønsker vi kunder velkommen til fabrikken vår for kvalitetsgodkjenning på stedet. Vi tilbyr også eksklusiv logistikkkoordinering for å sikre at brakettene leveres trygt og i tide til ditt prosjektsted.
