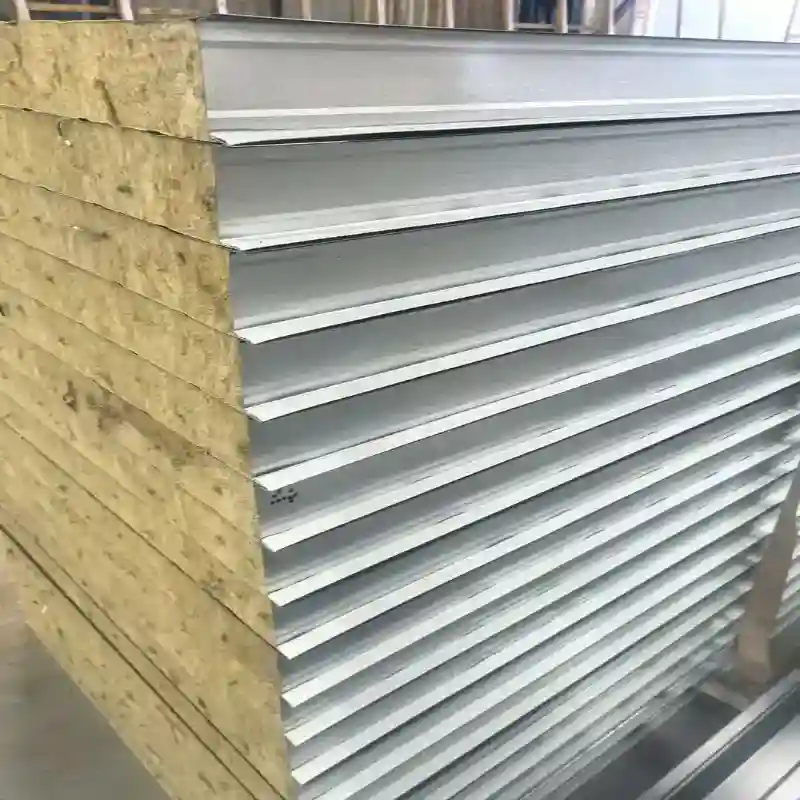

Metallkompositt takpanel

Shunchen Metal Composite Roof Panel tilbyr en integrert takløsning for industrianlegg, varehus, fryselager og kommersielle bygninger. Med kontinuerlig laminering av slitesterkt metallskinn og isolerte kjerner (50–200 mm), eliminerer den ekstra lag på stedet samtidig som energieffektiviteten maksimeres. Støttet av en gruppekapasitet på 450 000 tonn, leverer den fulle tilpassede spesifikasjoner og rask levering.

Nøkkelfunksjoner

Integrert termisk isolasjon

Den isolerte kjernen er innelukket mellom metallplatene, og skaper en kontinuerlig termisk barriere over taket. PU- og PIR-kjerner er spesielt egnet for bygninger hvor det er viktig å begrense varmeoverføringen gjennom taket.

Den nødvendige tykkelsen på metallkompositttakpanelet kan velges i henhold til prosjektets isolasjonsmål og lokale klimaforhold i stedet for å bruke én fast tykkelse for hver bygning.

Værbestandig metalloverflate

Det ytre metalllaget gir den første barrieren mot regn, sollys, vind og atmosfærisk eksponering. Det valgte beleggsystemet gir beskyttelse til stål- eller aluminiumsunderlaget og bestemmer også den synlige takfinishen.

For prosjekter i fuktige, kystnære eller kjemisk eksponerte miljøer, bør underlaget og beleggets spesifikasjoner velges i henhold til de forventede korrosjonsforholdene.

Strukturell stivhet

Den bondede sandwichkonstruksjonen kombinerer to metallskinn med en stiv eller halvstiv isolasjonskjerne. Dette skaper et tykkere og mer stabilt panel enn en enkelt tynn metallplate.

Panelstivhet avhenger av kjernetype, paneltykkelse, metallplatetykkelse, profilgeometri, spennvidde og festemetode. For strukturell takdesign bør den endelige panelkonfigurasjonen derfor velges i henhold til nødvendig spennvidde og belastningsforhold.

Redusert taklag

Fordi metallbelegget og isolasjonen leveres som én fabrikkprodusert komponent, krever ikke taksystemet et separat isolasjonslag mellom ytre takplate og bygningsinteriør.

Denne integrerte konfigurasjonen kan redusere antall installasjonstrinn og forenkle materialhåndtering under takkonstruksjon.

Tilpasset overflateutseende

De utvendige og innvendige metallplatene kan leveres i forskjellige overflatebehandlinger og farger. Dette gjør at takets utseende kan matches med industrianlegg, kommersielle bygninger, varehus og andre arkitektoniske krav.

Søknader

Industrielle verksteder og fabrikker

Takplater i metallkompositt brukes til fabrikktak der det kreves varmeisolasjon sammen med en ferdig metalltakoverflate. Konfigurasjoner av PU, PIR og steinull kan velges i henhold til bygningens varme- og brannkrav.

Lager og logistikkbygg

Lager krever store takflater med konsistente paneldimensjoner og effektiv installasjon. Den prefabrikkerte panelkonstruksjonen er egnet for stålrammelagre og logistikkanlegg der takkonstruksjonen må dekke store områder.

Kjølelager

For kjølelager og temperaturkontrollerte bygninger kan PU- eller PIR-kjerner velges for deres varmeisolasjonsegenskaper. Paneltykkelse bestemmes normalt i henhold til mål innendørstemperatur, uteklima, kjølebelastning og bygningskonvoluttdesign.

Nærings- og landbruksbygg

Panelene kan brukes til næringsbygg, landbrukslagre, husdyrbygninger og andre strukturer som krever en ferdig isolert takkapsling.

Brannfølsomme industribygninger

Kjernekonfigurasjoner av steinull kan brukes der prosjektet krever en mineralsk isolasjonskjerne med ikke-brennbare egenskaper. Den endelige brannklassifiseringen bør bekreftes i henhold til den komplette panelkonstruksjonen og gjeldende teststandard.

Tekniske parametere

Produktspesifikasjoner

Typisk tykkelsesvalg

Tykkelsen av metallkompositttakpanelet bør bestemmes ut fra den nødvendige termiske ytelsen, brannspesifikasjonen, spennvidden, lokalt klima og konstruksjonsdesign i stedet for å velges utelukkende i henhold til bygningstype.

Gjeldende standarder

Shunchen kan produsere paneler i henhold til spesifiserte kinesiske og internasjonale krav, inkludert GB/T 23932-2009 og EN 14509 der det er aktuelt. Brann- og ytelsestesting kan arrangeres i henhold til gjeldende prosjektspesifikasjon, inkludert relevante ASTM eller andre regionale testmetoder.

Den nøyaktige standarden og testmetoden bør bekreftes før produksjon fordi brannklassifisering og termisk ytelse avhenger av den komplette panelkonstruksjonen, inkludert metallbelegg, kjernemateriale, tykkelse, skjøter og installasjonskonfigurasjon.

Produksjon og kvalitetskontroll

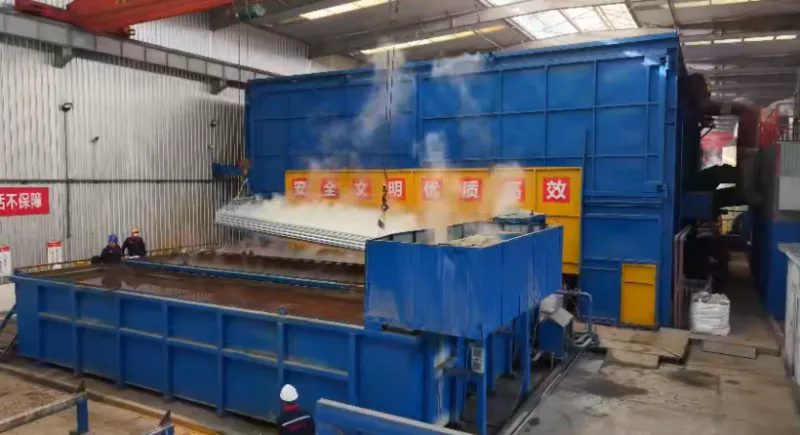

Kontinuerlig panelproduksjon

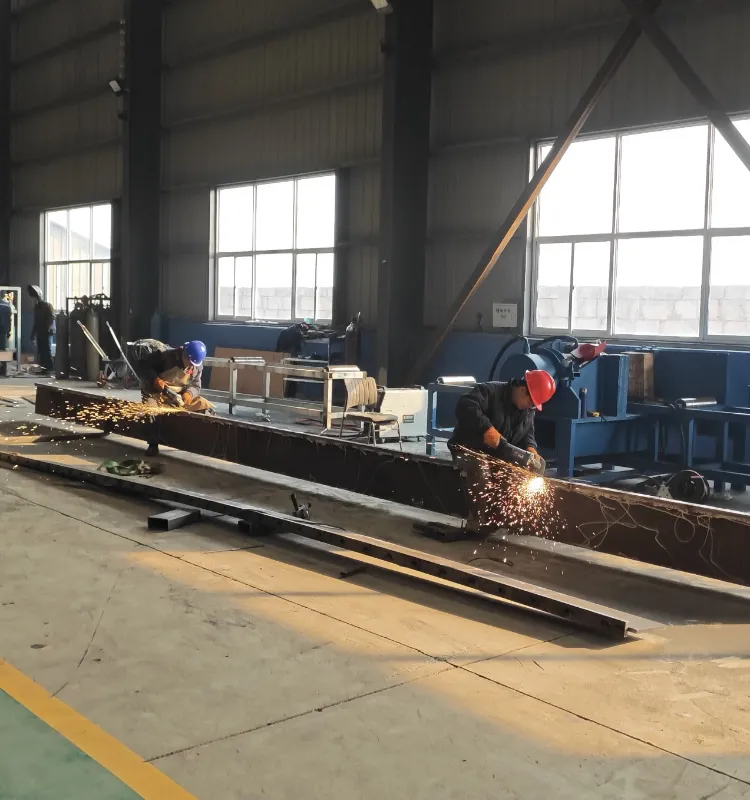

Shunchen bruker automatiserte kontinuerlige komposittproduksjonslinjer for å danne metallplatene, forberede isolasjonskjernen, påføre bindematerialer og presse lagene inn i et integrert panel.

Kontinuerlig produksjon holder panelgeometrien og lagarrangementet konsistent gjennom hele produksjonsløpet.

Inspeksjon av kjernemateriale

Før laminering kontrolleres isolasjonskjernen mot nødvendig materialtype og spesifikasjon. Tetthet, tykkelse og andre relevante egenskaper kan verifiseres i henhold til den valgte kjernen og gjeldende inspeksjonskrav.

Inspeksjon av paneldimensjon

Ferdige metallkompositttakpaneler kontrolleres for tykkelse, bredde, lengde, profiltilstand og synlig dimensjonsavvik. Kontrollen fokuserer på om det ferdige panelet samsvarer med godkjent produksjonsspesifikasjon.

Liming og overflateinspeksjon

Det limte grensesnittet inspiseres for synlig delaminering og ufullstendig liming. Metalloverflaten kontrolleres for riper, beleggsfeil, bulker og andre synlige skader før pakking.

Ytelsestesting

Avhengig av produktkonfigurasjonen og prosjektkravene, kan testing inkludere termisk ledningsevne, brannytelse, bøyemotstand og annen relevant ytelsesverifisering.

For eksportordrer som krever uavhengig verifisering, kan tredjeparts inspeksjon gjennom organisasjoner som SGS eller BV arrangeres i henhold til avtalt inspeksjonsomfang.

OEM-tilpasning

Materialvalg av kjerne og metall

Kunder kan spesifisere ytre metallplate, indre metallplate og isolasjonskjerne i henhold til prosjektkrav. Shunchen kan levere kombinasjoner basert på fargebelagt stål, aluminium-magnesium-manganlegering, PU, ​​PIR, steinull og glassull.

Paneltykkelse og bredde

Paneltykkelse kan tilpasses i henhold til isolasjonskrav og bygningsdesign. Effektiv bredde kan også justeres for å matche taklayout og monteringssystem.

Egendefinert panellengde

Paneler kan produseres i faste eller tilpassede lengder. Kutt-til-lengde produksjon reduserer behovet for omfattende skjæring på stedet og gjør at paneldimensjoner kan tilpasses takgeometrien.

Overflatebelegg og farge

Kunder kan spesifisere beleggstype, overflatefinish og farge. Polyester- og fluorkarbonbeleggsystemer er tilgjengelige for ulike eksponerings- og utseendekrav.

Prefabrikkert behandling

Ytterligere fabrikkbehandling kan omfatte åpning, kantforsegling, hjørnebøying og forboring i henhold til godkjente tegninger. Disse operasjonene er fullført før forsendelse når prosjektet krever at paneler ankommer delvis klargjort for installasjon.

Installasjon og tilkobling

Taklayout

Før installasjonen bør takkonstruksjonen kontrolleres for innretting, spiralavstand, nivå og bærende forhold. Metallkompositttakpanelets dimensjoner bør verifiseres mot godkjent taklayout før buntene løftes opp på taket.

Panelplassering

Paneler er plassert langs den utformede takretningen og støttet av de underliggende rillene. Riktig justering er viktig fordi panelskjøten bestemmer kontinuiteten til takbelegget.

Felleskobling

Tilstøtende paneler kobles sammen gjennom den utformede sideskjøten eller overlappingsstrukturen. Skjøten skal være helt i inngrep og innrettet før festing for å forhindre hull mellom panelene.

Festing

Festemidler installeres gjennom det angitte festeområdet inn i bærekonstruksjonen. Festemiddeltype, avstand, skivespesifikasjon og festeposisjon skal følge prosjektinstallasjonstegningen og lokale vindlastkrav.

Blinking og forsegling

Takkanter, rygger, daler, gjennomføringer og andre knutepunkter krever hensiktsmessig inndeknings- og tettebehandling. Disse områdene er spesielt viktige for å hindre vanninntrengning fordi de avbryter den kontinuerlige takflaten.

Monteringsdetaljer bør følge plateleverandørens monteringsanvisning og konstruksjonsingeniørens godkjente takdesign.

Hvorfor velge Shunchen?

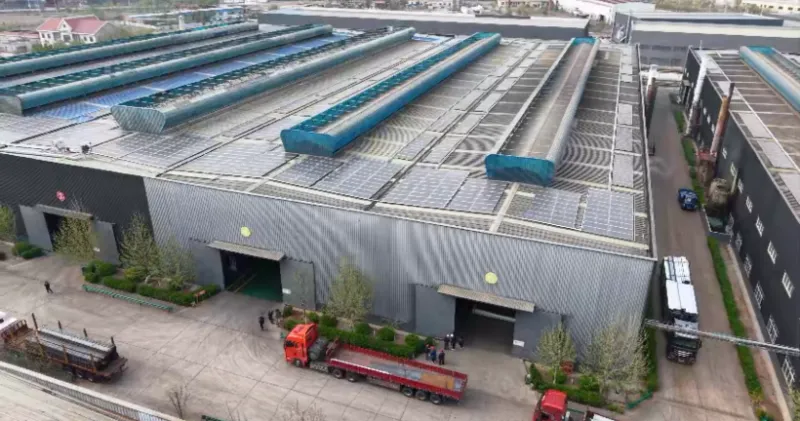

Shunchen leverer metallkompositttakpaneler fra en integrert stålbearbeidende produksjonsbase med fasiliteter som dekker stålmaterialbehandling, belegg, galvanisering, lager og logistikk.

Konsernet har en årlig produksjonskapasitet på over 450 000 tonn og mer enn 40 000 kvadratmeter produksjons- og lagringsplass. For bestillinger av kompositttakpaneler støtter denne produksjonsinfrastrukturen innkjøp av råvarer, panelproduksjon, tilpasset prosessering, inspeksjon, pakking og eksportforsendelse innenfor samme forsyningskjede.

Kunder kan spesifisere panelkjerne, metallplate, tykkelse, bredde, lengde, belegg, farge og prefabrikasjonskrav før produksjon. Teknisk informasjon vurderes mot prosjektspesifikasjonen slik at produksjonskonfigurasjonen bekreftes før ordren går i produksjon.

For eksportordrer kan Shunchen levere testdokumentasjon fra fabrikken, målinspeksjonsregistreringer, materialdokumentasjon og tredjepartsinspeksjon der det er nødvendig. FOB- og CIF-forsendelsesordninger er tilgjengelige for internasjonale bestillinger.

FAQ

Hva er forskjellen mellom et metallkompositttakpanel og en ettlags metalltakplate?

Et kompositttakpanel av metall inneholder en isolasjonskjerne mellom to metalllag, mens en ettlags takplate hovedsakelig gir det utvendige værbestandige dekket. Komposittkonstruksjonen kombinerer derfor taktekking og isolasjonsfunksjoner i én prefabrikkert komponent.

Hvilken kjerne bør velges for et kompositt takpanel?

PU og PIR velges ofte når termisk isolasjon er det primære kravet. Steinull egner seg til prosjekter hvor brannytelse og mineralbasert isolasjon er viktig. Glassull kan vurderes når termisk og akustisk isolasjon er nødvendig. Det endelige utvalget bør følge prosjektets termiske og brannspesifikasjoner.

Hvilke paneltykkelser er tilgjengelige?

Vanlige tykkelser inkluderer 50, 75, 100, 150 og 200 mm. Andre tykkelser kan diskuteres i henhold til nødvendig termisk ytelse og prosjektdesign.

Kan panellengden tilpasses?

Ja. Paneler kan leveres i faste lengder som 6 m og 12 m eller kappes til spesifiserte lengder i henhold til taklayout og transportkrav.

Kan utvendig farge og belegg tilpasses?

Ja. Polyester, fluorkarbon og andre spesifiserte beleggsystemer kan leveres. Farge kan også tilpasses i henhold til tilgjengelig beleggsystem og prosjektkrav.

Kan du tilby aluminium-magnesium-mangan-paneler?

Ja. Aluminium-magnesium-manganlegeringsplater kan brukes som metalloverflate for passende kompositttakpanelkonfigurasjoner. Underlagets tykkelse og panelstruktur bør bekreftes i henhold til takdesign.

Kan du behandle åpninger før sending?

Ja. Åpning, kanttetting, bøying og forboring kan ordnes etter godkjente produksjonstegninger.

Hvilken informasjon er nødvendig for et tilbud?

Den nødvendige informasjonen inkluderer normalt takareal eller panelmengde, paneltykkelse, kjernemateriale, metallplatetype og tykkelse, effektiv bredde, panellengde, belegg, farge, installasjonskrav og leveringsdestinasjon. Taktegninger er nyttige når kunden ønsker mengdeberegning eller prefabrikkert bearbeiding.

Kan du arrangere tredjeparts inspeksjon?

Ja. SGS, BV, eller annen avtalt tredjepartsbefaring kan arrangeres i henhold til befaringsomfanget spesifisert i kjøpekontrakten.
