Hva gjør Angle Steel til det beste valget for konstruksjon av girtårn?

Stående høyt mot silhuetten, er strømoverføringstårn den stille ryggraden i moderne sivilisasjon. De bærer kraft over store avstander, og forbinder byer, industrier og hjem. Disse imponerende strukturene er tekniske vidundere av effektivitet og spenst, designet for å tåle ekstremvær, tunge isbelastninger og den nådeløse vindens kraft. Valget av materiale for disse tårnene er ikke vilkårlig; det er en nøye beregnet avgjørelse som balanserer styrke, vekt, kostnad og lang levetid. I over et århundre har ett materiale konsekvent vært det beste valget for konstruksjon av girtårn:vinkelstål. Fra de tidlige dagene med elektrifisering til dagens ultrahøyspentnettverk, har vinkelstål bevist sin pålitelighet under de tøffeste forholdene, fra den frosne tundraen til de svulmende ørkenene.

Vinkelstål, en konstruksjonsstålform med et L-formet tverrsnitt, tilbyr en kombinasjon av egenskaper som gjør det unikt egnet for konstruksjon av transmisjonstårn. Det høye styrke-til-vekt-forholdet gir mulighet for utforming av høye, slanke tårn som minimerer materialbruk og maksimerer strukturell integritet. Dens evne til å boltes eller sveises muliggjør rask fabrikasjon og montering på avsidesliggende steder. Dens holdbarhet sikrer at disse kritiske infrastrukturmidlene kan fungere i flere tiår med minimalt vedlikehold. I denne artikkelen vil vi fordype oss i de spesifikke tekniske, økonomiske og praktiske årsakene til at vinkelstål fortsatt er det enestående valget for konstruksjon av girtårn. Vi vil utforske materialegenskapene, designfordelene, produksjonsprosessene og logistiske hensyn som gjør vinkelstål til industristandarden, og gir ingeniører og prosjektledere den innsikten de trenger for å spesifisere de riktige materialene for deres neste transmisjonslinjeprosjekt.

Innholdsfortegnelse

• 1. Hva er vinkelstål og hvorfor brukes det i girtårn?
• 2. Hvilke strukturelle egenskaper gjør vinkelstål ideelt for tårnkonstruksjon?
• 3. Hvordan tilbyr vinkelstål kostnadseffektivitet og økonomiske fordeler?
• 4. Hvilken rolle spiller fremstilling og montering i prosjektsuksess?
• 5. Hva er de viktigste tekniske spesifikasjonene for overføringstårnvinkelstål?
• 6. Vanlige spørsmål (FAQ)
• 7. Konklusjon

1. Hva er vinkelstål og hvorfor brukes det i girtårn?

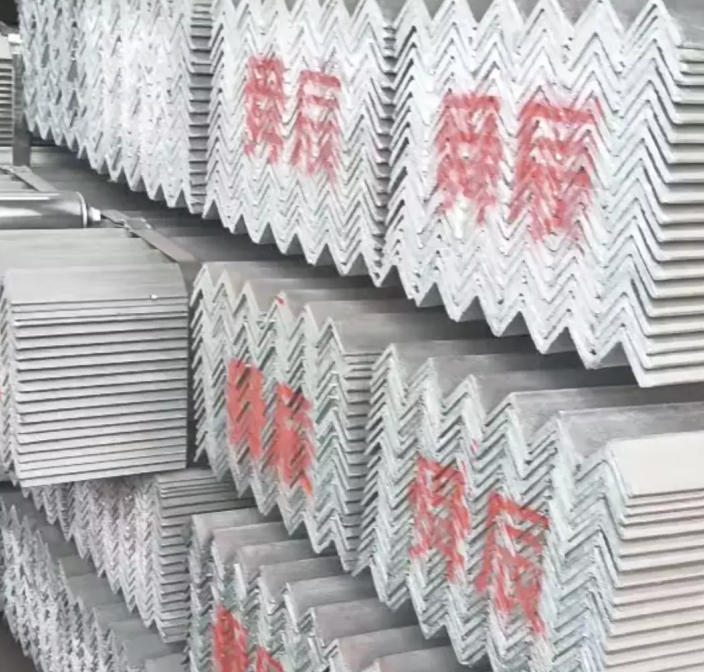

Vinkelstål, også kjent som et vinkeljern eller L-brakett, er et strukturelt stålprodukt med et tverrsnitt formet som bokstaven "L". Den er produsert ved varmvalsing eller kaldforming av et stålemne til en 90-graders vinkelform. De to benene på vinkelen er typisk av lik eller ulik lengde, med en rekke tykkelser tilgjengelig for å møte ulike krav til bærende. Standardformen, stål med lik benvinkel, er den mest brukte i konstruksjon av girtårn. Det L-formede tverrsnittet gir et høyt treghetsmoment og en høy seksjonsmodul i forhold til vekten, noe som gjør det til et eksepsjonelt effektivt konstruksjonselement for å motstå bøye- og torsjonskrefter.

Bruken av vinkelstål i konstruksjon av overføringstårn dateres tilbake til slutten av 1800-tallet, da de første langdistanse kraftoverføringslinjene ble bygget. Tidlige tårn ble ofte konstruert av smijern eller støpejern, men disse materialene var tunge, sprø og vanskelige å fremstille. Vinkelstål, med sitt høye styrke-til-vekt-forhold og enkle fabrikasjon ved bruk av bolter og nagler, ble raskt det valgte materialet. Introduksjonen av høystyrke, lavlegert stål forbedret ytelsen til vinkelståltårn ytterligere, noe som muliggjorde konstruksjon av høyere og lengre spenntårn.

Det er flere grunner til at vinkelstål fortsatt er det dominerende materialet for konstruksjon av transmisjonstårn:

• Strukturell effektivitet:L-formen gir utmerket strukturell ytelse i både kompresjon og spenning, noe som gjør den egnet for de forskjellige belastningsforholdene som overføringstårn opplever.
• Modularitet:Vinkelståltårn er konstruert av standard, modulære komponenter som enkelt kan fremstilles på en fabrikk og monteres på stedet.
• Festeevne:De flate overflatene av vinkelstål muliggjør enkle boltede eller sveisede forbindelser, forenkler monteringsprosessen og reduserer byggetiden.
• Varighet:Når det er riktig galvanisert, gir vinkelstål eksepsjonell motstand mot korrosjon, noe som sikrer lang levetid selv i tøffe miljøer.
• Kostnadseffektivitet:Vinkelstål er relativt billig å produsere og transportere, noe som gjør det til et økonomisk levedyktig alternativ for store infrastrukturprosjekter.
• Feltreparasjon:Skader på et vinkelståltårn kan enkelt repareres i felten ved å erstatte skadede elementer eller forsterke eksisterende.

PåTianjin Shunchen Hongye Enterprise Management Co., Ltd.,vi har levert høykvalitets vinkelstål for overføringstårnprosjekter i over et tiår. Fabrikken vår produserer vinkelstål til de høyeste standardene, og sikrer at hvert stykke oppfyller de strenge kravene til kraftoverføringsindustrien. Vi forstår at påliteligheten til det elektriske nettet avhenger av kvaliteten på materialene som brukes, og vi er forpliktet til å levere vinkelstål som yter til de høyeste forventningene. Vår omfattende erfaring i bransjen gjør at vi kan gi våre kunder den tekniske støtten og produktkunnskapen de trenger for å spesifisere riktig vinkelstål for deres spesifikke prosjektkrav.

2. Hvilke strukturelle egenskaper gjør vinkelstål ideelt for tårnkonstruksjon?

For å forstå hvorfor vinkelstål er det foretrukne materialet for overføringstårn, er det viktig å undersøke dets strukturelle egenskaper i detalj. Overføringstårn er utsatt for en kompleks kombinasjon av belastninger: egenvekten til selve tårnet, vekten av ledere og isolatorer, vindbelastninger på tårnet og ledere, isbelastninger i kaldt klima, og i noen regioner, seismiske belastninger. Tårnet må utformes for å motstå disse belastningene uten overdreven avbøyning eller svikt. Den strukturelle ytelsen til vinkelstål er et direkte resultat av dets materialegenskaper og dets geometriske form.

Styrke-til-vekt-forhold:Styrke-til-vekt-forholdet er en kritisk faktor i konstruksjonsdesign. Et materiale med høyt styrke-til-vekt-forhold gir en lettere struktur, noe som reduserer belastningen på fundamentet og senker materialkostnadene. Vinkelstål, spesielt når det er laget av høystyrke, lavlegert stål, har et utmerket styrke-til-vekt-forhold. Dette er fordi det L-formede tverrsnittet gir et høyt treghetsmoment (motstand mot bøyning) og en høy seksjonsmodul (motstand mot spenning) for en gitt vekt. Denne effektiviteten er en nøkkelgrunn til at vinkelstål foretrekkes fremfor andre strukturelle former, for eksempel runde eller flate stenger.

Knekkemotstand:Kompresjonselementer i et tårn er sårbare for knekking, som er en plutselig, katastrofal svikt som oppstår når et slankt element er overbelastet. Det L-formede tverrsnittet av vinkelstål gir en høy gyrasjonsradius, som er et mål på elementets motstand mot knekking. Dette betyr at vinkelstål kompresjonselementer kan utformes med en lengre effektiv lengde før knekking blir et problem. Bruken av dobbeltvinklede elementer (to vinklede stålseksjoner plassert rygg mot rygg) forbedrer knekkingsmotstanden ytterligere, noe som muliggjør enda høyere og slankere tårndesign.

Torsjonsmotstand:Overføringstårn utsettes ofte for torsjonsbelastninger forårsaket av ujevne vindkrefter eller lederisbelastninger. Det L-formede tverrsnittet av vinkelstål gir en grad av torsjonsmotstand, selv om det ikke er like effektivt som lukkede seksjoner. For å dempe torsjon inkluderer utformingen av tårnet vanligvis avstivning og triangulering.

Lokal knekking (bein):De enkelte bena til et vinkelstål kan spennes lokalt under høy trykkbelastning. Bredde-til-tykkelse-forholdet på bena er nøye kontrollert for å forhindre lokal knekking. Standarder som American Institute of Steel Construction (AISC) spesifikasjoner gir grenser for disse forholdstallene for å sikre at medlemmet ikke vil svikte gjennom lokal knekking. Bredde-til-tykkelse-forholdet, kombinert med materialets flytegrense, avgjør om vinkelstålet vil svikte ved å gi etter eller ved lokal knekking.

Tretthetsmotstand:Overføringstårn utsettes for syklisk belastning fra vind og i noen tilfeller ledergalopp. Utmattingsmotstanden til vinkelstål er generelt god, forutsatt at forbindelsene er riktig utformet og fremstilt. Bolteforbindelser er spesielt effektive for å forhindre tretthetssprekker, da de fordeler belastningen over flere bolter.

Tabellen nedenfor oppsummerer de typiske mekaniske egenskapene til vinkelstål som brukes til konstruksjon av transmisjonstårn.

3. Hvordan tilbyr vinkelstål kostnadseffektivitet og økonomiske fordeler?

De økonomiske fordelene med vinkelstål er en viktig faktor i dens dominans av overføringstårnmarkedet. Det handler ikke bare om kiloprisen; det handler om den totale kostnaden for prosjektet, som inkluderer materialkostnader, fabrikasjonskostnader, transportkostnader, installasjonskostnader og vedlikeholdskostnader over tårnets levetid. Vinkelstål tilbyr en gunstig balanse på tvers av alle disse kategoriene, noe som gjør det til det mest økonomisk levedyktige alternativet for store transmisjonslinjeprosjekter.

Lavere materialkostnad:Vinkelstål produseres i store volumer ved hjelp av etablerte produksjonsprosesser, noe som holder kostnaden per kilo relativt lav. Råvarene (jernmalm og skrapstål) er rikelig, og produksjonsprosessen er svært effektiv. Sammenlignet med andre strukturelle materialer, som aluminium eller komposittmaterialer, gir vinkelstål en betydelig lavere kostnad per styrkeenhet.

Reduserte produksjons- og monteringskostnader:Det L-formede tverrsnittet av vinkelstål gjør det enkelt å fremstille og montere. Standardisering gir mulighet for utvikling av effektive produksjonsprosesser, noe som reduserer arbeidskraften som kreves for skjæring, boring og sveising. Bruken av boltede forbindelser, i stedet for sveisede forbindelser, forenkler monteringen på stedet og krever ikke høyt kvalifiserte arbeidere for hvert koplingspunkt. Dette gir raskere installasjon og lavere byggekostnader.

Lavere transportkostnader:Vinkelstål er relativt tett, men dets høye styrke-til-vekt-forhold betyr at en betydelig mengde materiale kan pakkes inn i et gitt volum. Dette reduserer kostnadene ved transport av stålet fra fabrikken til byggeplassen. Den modulære naturen til vinkelståltårn gir effektiv pakking og frakt, og minimerer bortkastet plass.

Minimale vedlikeholdskostnader:Når det er riktig galvanisert, gir vinkelstål utmerket motstand mot korrosjon, som er en av hovedårsakene til tårnforringelse. Varmgalvaniseringsprosessen gir et slitesterkt belegg som beskytter stålet i flere tiår. Dette reduserer behovet for løpende vedlikehold og reparasjoner, noe som er en betydelig kostnadsfordel i forhold til andre materialer som krever hyppigere inspeksjon og vedlikehold.

Feltreparasjon:Den modulære utformingen av vinkelståltårn muliggjør enkle reparasjoner i felten. Hvis et element er skadet, kan det erstattes med et nytt element uten å kreve en fullstendig tårnutskifting. Dette er en stor fordel i forhold til støpte eller sveisede strukturer, som er vanskelige å reparere når de først er installert. Denne feltreparerbarheten reduserer de totale kostnadene for prosjektet og forlenger levetiden til tårnet.

En kostnadssammenligning av ulike konstruksjonsmaterialer for overføringstårn viser den klare økonomiske fordelen med vinkelstål.

Hos Tianjin Shunchen Hongye Enterprise Management Co., Ltd. forstår vi det økonomiske presset fra storskala infrastrukturprosjekter. Vi jobber tett med våre kunder for å tilby kostnadseffektive vinkelstålløsninger som oppfyller deres prosjektbudsjetter uten at det går på bekostning av kvaliteten. Våre effektive produksjonsprosesser og omfattende varelager gjør oss i stand til å tilby konkurransedyktige priser og rask levering. Ved å samarbeide med oss ​​kan våre kunder oppnå betydelige kostnadsbesparelser på sine overføringstårnprosjekter.

4. Hvilken rolle spiller fremstilling og montering i prosjektsuksess?

Enkel fabrikasjon og montering er en kritisk faktor for suksessen til et overføringslinjeprosjekt, spesielt for prosjekter på avsidesliggende eller vanskelig tilgjengelige steder. Vinkelståltårn er designet for effektiv fabrikasjon og rask montering, noe som betyr lavere kostnader, raskere prosjektgjennomføring og redusert risiko for forsinkelser.

Fremstillingsprosess:Produksjonen av girtårn i vinkelstål er en svært standardisert prosess. Det begynner med skjæring av vinkelstål til de nødvendige lengdene, etterfulgt av boring av hull for tilkoblinger og i noen tilfeller sveising av underenheter. Elementene blir deretter varmgalvanisert for å beskytte dem mot korrosjon. Galvaniseringsprosessen er en veletablert og kostnadseffektiv metode for å beskytte vinkelstål i utendørsmiljøer. Prosessens standardiserte natur muliggjør konsistent fabrikasjon av høy kvalitet.

Bolteforbindelser:De aller fleste tårnforbindelser i vinkelstål er boltet, ikke sveiset. Dette er et bevisst designvalg som forenkler både fabrikasjon og montering. Bolteforbindelser er lettere å fremstille, krever mindre spesialisert utstyr og muliggjør enklere montering på stedet. Bruken av høyfaste bolter sikrer at forbindelsene er like sterke som elementene de kobler sammen. De standardiserte størrelsene på bolter og muttere reduserer antallet forskjellige deler som kreves, og forenkler lagerstyringen.

Monteringsprosess:Montering av vinkelståltårn er en veldefinert prosess som kan utføres av et dyktig mannskap. Tårnet er vanligvis reist ved hjelp av en mobilkran eller et helikopter. Det første trinnet er å sette fundamentet, deretter settes tårnet sammen i seksjoner. Den modulære utformingen av tårnet gir mulighet for effektiv montering, og de standardiserte koblingene gjør det enkelt å sikre at tårnet er riktig justert. Monteringsprosessen er relativt rask, noe som minimerer tiden som området er opptatt.

Formontering:Ofte er tårnseksjonene forhåndsmontert på bakken og deretter løftet på plass. Dette reduserer mengden arbeid som må gjøres i høyden, noe som forbedrer sikkerheten og effektiviteten. Formontering på bakkenivå muliggjør enklere inspeksjon og justering, og reduserer risikoen for feil.

Feltjustering:De boltede forbindelsene gir også mulighet for noe feltjustering. Ved feiljustering kan koplingene løsnes og etterstrammes for å rette opp problemet. Denne fleksibiliteten er kritisk i ujevnt terreng eller ved håndtering av små variasjoner i fundamentet. Denne justerbarheten er en viktig fordel i forhold til sveisede strukturer, som ikke er justerbare når de først er satt.

For å illustrere virkningen av enkel fabrikasjon og montering, vurder følgende sammenligning av to overføringstårnprosjekter: ett med vinkelstål og et annet med et mindre standardisert materiale.

Vår fabrikk på Shunchen er utstyrt med avansert fabrikasjonsutstyr, inkludert CNC-borelinjer og automatiserte sagesystemer, som sikrer høy kvalitet og effektiv produksjon. Vi gir også detaljerte fabrikasjonstegninger og monteringsinstruksjoner for å hjelpe våre kunder å strømlinjeforme monteringsprosessen. Vårt fokus på kvalitet og effektivitet hjelper våre kunder med å fullføre sine prosjekter i tide og innenfor budsjett, og sikrer vellykket levering av pålitelig kraftoverføringsinfrastruktur.

5. Hva er de viktigste tekniske spesifikasjonene for overføringstårnvinkelstål?

Å velge riktig vinkelstålspesifikasjoner for et transmisjonstårnprosjekt krever en detaljert forståelse av de relevante standardene, de nødvendige mekaniske egenskapene og de spesifikke designhensynene. De tekniske spesifikasjonene skal sikre at tårnet er strukturelt solid, holdbart og i samsvar med industristandarder. Nøkkelspesifikasjonene inkluderer materialkvalitet, dimensjoner, toleranser, belegg og testkrav.

Materialeklasse:Materialekvaliteten definerer stålets kjemiske sammensetning, flytegrense, strekkfasthet og duktilitet. De mest brukte materialkvalitetene for overføringstårnvinkelstål er:

• Q235B:Dette er den mest brukte lavkarbonstålkvaliteten for generell konstruksjon. Den har en flytegrense på 235 MPa og en strekkstyrke på 375-500 MPa. Den er egnet for de fleste overføringstårnapplikasjoner.
• Q345B:Dette er et høyfast lavlegert stål med en flytegrense på 345 MPa. Den gir bedre styrke-til-vekt-forhold og brukes ofte til høyere eller tungt belastede tårn.
• Q420B:Dette er et stål med enda høyere styrke, som brukes til de mest krevende bruksområdene, for eksempel ultrahøyspenttårn.

Dimensjoner:Dimensjonene til vinkelstålet er kritiske for den strukturelle utformingen. Benlengden, bentykkelsen og den indre radiusen er spesifisert. Størrelsen er vanligvis uttrykt i millimeter (f.eks. betyr 100x100x10 en benlengde på 100 mm, en bentykkelse på 10 mm og like ben). Dimensjonene er standardiserte for å sikre utskiftbarhet.

Geometriske toleranser:Produksjonstoleransene til vinkelstålet er viktige for å sikre at elementene passer sammen under montering. Toleransene inkluderer retthet, vridning og hjørneradius. Overholdelse av disse toleransene er avgjørende for riktig funksjon av boltforbindelsene.

Belegg:Standardbelegget for overføringstårnvinkelstål er varmgalvanisering. Galvaniseringsprosessen gir et slitesterkt sinkbelegg som beskytter stålet mot korrosjon. Tykkelsen på det galvaniserte belegget er spesifisert, typisk i mikrometer (µm). En minimum beleggtykkelse på 85 µm er nødvendig for å sikre tilstrekkelig korrosjonsbeskyttelse.

Testing:Vinkelstålet må testes for å verifisere at det oppfyller de spesifiserte mekaniske egenskapene. Testingen inkluderer strekktester, bøyeprøver og slagtester (Charpy V-notch). Testingen sikrer at stålet er egnet for bruksområdet.

Følgende tabell oppsummerer de viktigste tekniske spesifikasjonene for et typisk tårnvinkelstål.

Hos Shunchen overholder vi disse spesifikasjonene strengt, og sikrer at hvert stykke vinkelstål vi leverer oppfyller de høyeste standardene for kvalitet og ytelse. Våre kvalitetskontrollprosesser inkluderer streng testing og inspeksjon på alle trinn i produksjonen, fra råvareverifisering til sluttproduktinspeksjon. Denne forpliktelsen til kvalitet er avgjørende for å sikre sikkerheten og påliteligheten til overføringstårnene våre kunder bygger.

6. Vanlige spørsmål (FAQ)

Spørsmål 1: Hva er den typiske levetiden til et overføringstårn i galvanisert vinkelstål?

Svar: Et riktig designet, produsert og galvanisert vinkelståloverføringstårn kan ha en levetid på 50 år eller mer. Det varmgalvaniserte belegget gir utmerket korrosjonsbestandighet, som er den primære faktoren som begrenser levetiden til et tårn. I aggressive miljøer, som kystområder med høyt saltinnhold, kan levetiden være noe kortere, men regelmessige inspeksjoner og sporadisk vedlikehold kan forlenge levetiden.

Spørsmål 2: Hva er de vanlige materialene som brukes for overføringstårnvinkelstål?

Svar: De vanligste materialene som brukes er karbon og lavlegerte konstruksjonsstål. Kvaliteten Q235B er den mest brukte for standardapplikasjoner, mens Q345B og Q420B brukes til applikasjoner med høyere styrke. Valget avhenger av nødvendig styrke, vekt og pris på tårnet. Materialet må oppfylle spesifiserte krav til flytegrense og slagfasthet.

Spørsmål 3: Er vinkelstål egnet for alle typer girtårn?

Svar: Ja, vinkelstål brukes til et bredt spekter av girtårn, inkludert opphengstårn, strekktårn og vinkeltårn. Dens allsidighet og strukturelle effektivitet gjør den egnet for forskjellige tårnkonfigurasjoner, fra enkle to-bens tårn til komplekse flerbens tårn. Den modulære utformingen av vinkelstål gjør det mulig å bygge tårn med ulike konfigurasjoner.

Spørsmål 4: Hva er fordelene med vinkelstål fremfor rundstål eller rørstål?

Svar: Vinkelstål gir flere fordeler: et høyere styrke-til-vekt-forhold, enklere bolteforbindelser og lavere fabrikasjons- og monteringskostnader. De flate overflatene av vinkelstål er lettere å bore og bolte enn buede flater. Det L-formede tverrsnittet gir et høyt treghetsmoment i forhold til vekten, noe som reduserer mengden materiale som kreves. Mens rundt eller rørformet stål kan brukes til noen bruksområder, er vinkelstål det mest kostnadseffektive valget for de fleste overføringstårn.

Spørsmål 5: Hvordan er vinkelstålet for overføringstårn fremstilt?

Svar: Produksjonsprosessen omfatter flere trinn: kutting av vinkelstålet til de nødvendige lengdene, boring av hull for boltede forbindelser, og i noen tilfeller sveising av underenheter. Elementene blir deretter varmgalvanisert for å gi korrosjonsbeskyttelse. Det siste trinnet er å inspisere de ferdige komponentene for kvalitet og samsvar med designspesifikasjonene.

7. Konklusjon

Vinkelståls dominans i konstruksjon av girtårn er ingen tilfeldighet. Den unike kombinasjonen av strukturell effektivitet, kostnadseffektivitet, enkel fabrikasjon og holdbarhet gjør den til det klare valget for ingeniører, prosjektledere og energiselskaper over hele verden. Fra de mekaniske egenskapene til selve stålet til de økonomiske og praktiske fordelene ved dets modulære design, gir vinkelstål en løsning som er både robust og tilpasningsdyktig, og oppfyller de ulike kravene til kraftoverføringsprosjekter over hele verden. Det L-formede tverrsnittet gir et høyt styrke-til-vekt-forhold, noe som tillater høye, slanke tårn som minimerer materialbruk. Standardiseringen av vinkelstål letter effektiv fabrikasjon, rask montering og enkelt vedlikehold, noe som reduserer de totale prosjektkostnadene.

Hos Tianjin Shunchen Hongye Enterprise Management Co., Ltd., er vi stolte over å være en pålitelig leverandør av vinkelstål for overføringstårnprosjekter. Vår forpliktelse til kvalitet, presisjon og kundetilfredshet har gjort oss til en foretrukket partner for kraftoverføringsselskaper og ingeniørfirmaer over hele verden. Vi forstår den kritiske rollen som høykvalitets vinkelstål spiller i påliteligheten til strømnettet, og vi er dedikert til å levere produkter som oppfyller de høyeste standarder for ytelse.

Enten du planlegger et nytt transmisjonslinjeprosjekt eller trenger å oppgradere eller vedlikeholde et eksisterende, inviterer vi deg til å utforske vårt utvalg av vinkelstålprodukter. Vårt erfarne team står klare til å hjelpe deg med produktvalg, teknisk support og logistisk koordinering.

Kontakt Tianjin Shunchen Hongye Enterprise Management Co., Ltd. i dagfor å diskutere dine krav til vinkelstål og oppdage hvordan produktene våre kan bidra til suksessen til ditt transmisjonstårnprosjekt.
